Tubo de Difusión Dräger Dióxido de Nitrógeno 10/a-D 81 01 111

Descripción

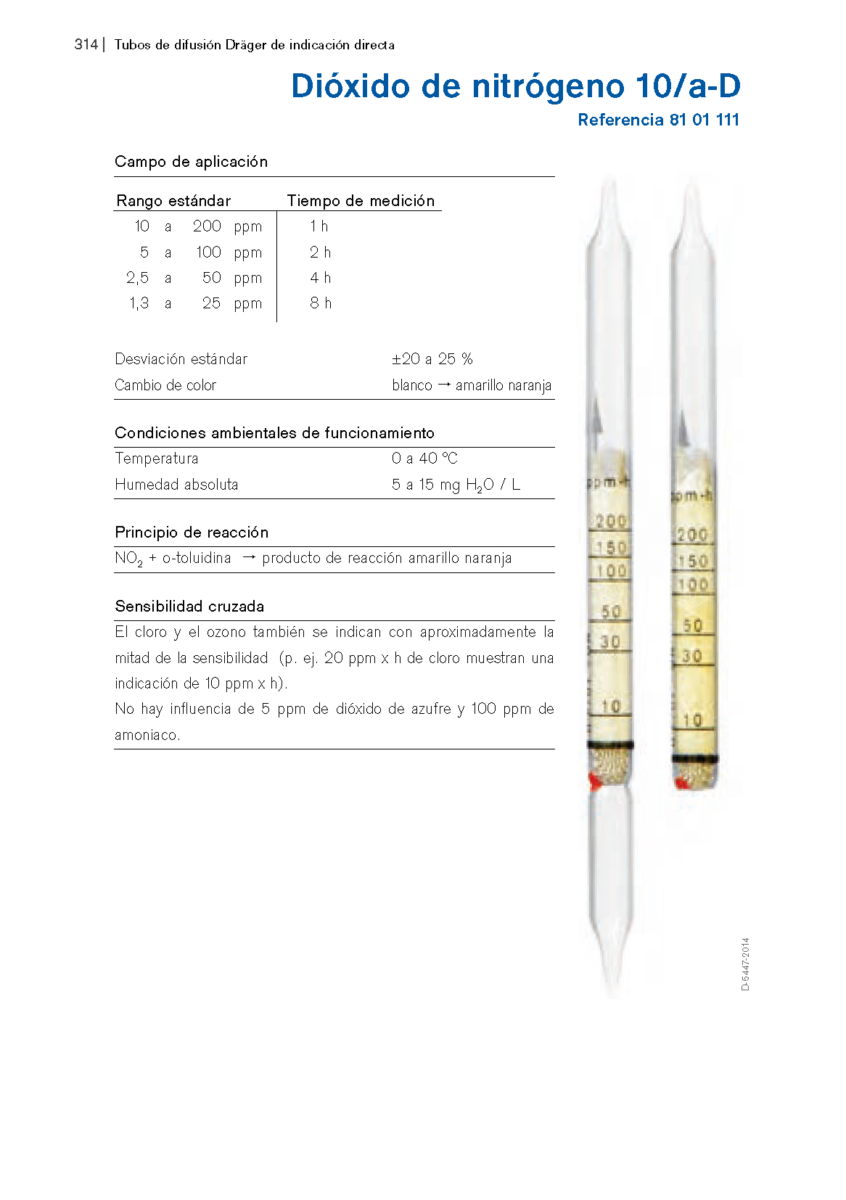

Tubo de Difusión Dräger Dióxido de Nitrógeno 10/a-D (Referencia 81 01 111)

El Tubo de Difusión Dräger Dióxido de Nitrógeno 10/a-D (Referencia 81 01 111) es un tubo de indicación directa por difusión, diseñado para medir la exposición acumulada a dióxido de nitrógeno (NO₂) sin necesidad de bomba de muestreo. Este tubo se expone directamente al ambiente y su capa indicadora reacciona de forma proporcional a la concentración y al tiempo de exposición, ofreciendo una lectura directa en ppm·h (partes por millón por hora) útil para evaluar la dosis de exposición de un trabajador a lo largo de una jornada.

¿Por Qué Usar un Tubo de Difusión para Dióxido de Nitrógeno?

El dióxido de nitrógeno es un gas tóxico e irritante para las vías respiratorias, presente en procesos de combustión, soldadura y en gases de escape. Los tubos de difusión Dräger permiten un monitoreo pasivo y continuo de la exposición, sin necesidad de bombas de muestreo activo, siendo ideales para evaluar la exposición acumulada de un trabajador durante turnos de trabajo prolongados (de 1 a 8 horas), facilitando el cumplimiento de normativas de higiene industrial y seguridad laboral.

Características Técnicas Destacadas

• Referencia Dräger: 81 01 111
• Tipo: tubo de difusión de indicación directa (sin bomba de muestreo)
• Rango estándar 10 a 200 ppm: tiempo de medición 1 hora
• Rango estándar 5 a 100 ppm: tiempo de medición 2 horas
• Rango estándar 2,5 a 50 ppm: tiempo de medición 4 horas
• Rango estándar 1,3 a 25 ppm: tiempo de medición 8 horas
• Desviación estándar: ±20 a 25%
• Cambio de color: blanco a amarillo naranja

Condiciones Ambientales de Funcionamiento

• Temperatura: 0 a 40 °C
• Humedad absoluta: 5 a 15 mg H₂O/L

Principio de Reacción

NO₂ + o-toluidina → producto de reacción amarillo naranja. El dióxido de nitrógeno presente en el ambiente reacciona por difusión con o-toluidina, produciendo un cambio de color de blanco a amarillo naranja proporcional a la concentración y al tiempo de exposición.

Sensibilidad Cruzada

El cloro y el ozono también se indican con aproximadamente la mitad de la sensibilidad (por ejemplo, 20 ppm×h de cloro muestran una indicación de 10 ppm×h). No hay influencia de 5 ppm de dióxido de azufre ni de 100 ppm de amoniaco.

¿Cómo se Usa el Tubo de Difusión 81 01 111?

El tubo se abre y se expone directamente al ambiente de trabajo, sin necesidad de bomba de muestreo. La capa indicadora reacciona de forma continua con el dióxido de nitrógeno presente en el aire, y la longitud de la mancha de color se lee en la escala graduada en ppm·h al finalizar el periodo de exposición seleccionado (1, 2, 4 u 8 horas), según el rango de concentración esperado.

Equipo Requerido

Este tubo de difusión se utiliza sin bomba de muestreo, de forma pasiva. Para aplicaciones que requieran muestreo activo con bomba, consulta nuestra línea completa de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Qué detecta el Tubo de Difusión Dióxido de Nitrógeno 10/a-D?
Detecta dióxido de nitrógeno (NO₂) por difusión pasiva, con rangos de 10-200 ppm (1 h), 5-100 ppm (2 h), 2,5-50 ppm (4 h) y 1,3-25 ppm (8 h).

¿Necesita una bomba de muestreo?
No. Es un tubo de difusión de indicación directa que se expone pasivamente al ambiente, sin necesidad de bomba.

¿Para qué se usa este tubo?
Se usa para evaluar la exposición acumulada de un trabajador a dióxido de nitrógeno durante un turno de trabajo, mediante lectura directa en ppm·h.

¿El cloro y el ozono afectan la lectura?
Sí, ambos se indican con aproximadamente la mitad de la sensibilidad del dióxido de nitrógeno, por lo que pueden generar una lectura combinada en presencia de estos gases.
