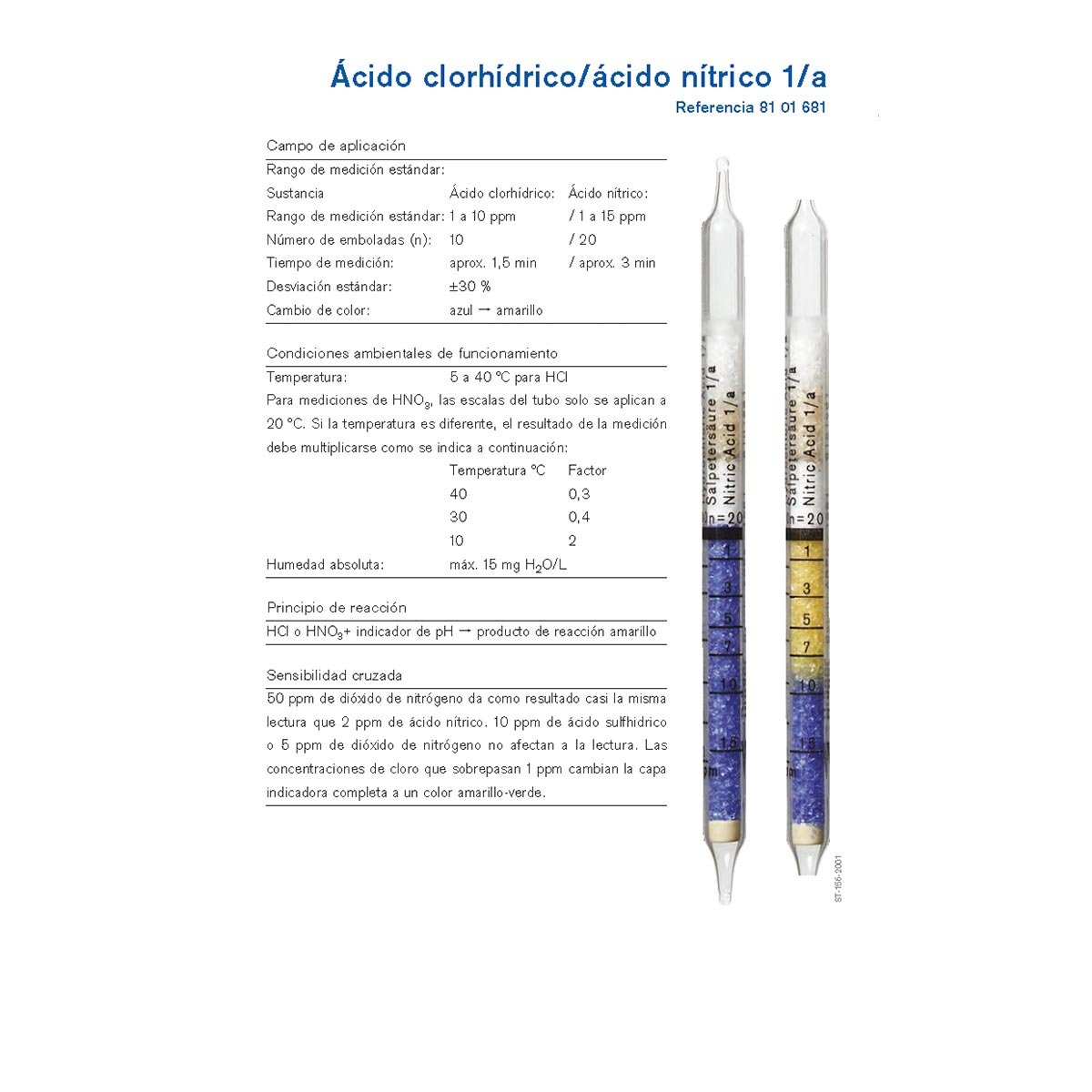

Tubo Dräger Ácido Clorhídrico / Ácido Nítrico 1/a 8101681

Descripción

Tubo Dräger Ácido Clorhídrico Ácido Nítrico 8101681 (1/a): Doble Detección de HCl y HNO₃

El Tubo Dräger Ácido Clorhídrico Ácido Nítrico 8101681 (1/a) es un tubo colorimétrico dual que permite detectar simultáneamente ácido clorhídrico (HCl) en un rango de 1 a 10 ppm y ácido nítrico (HNO₃) en un rango de 1 a 15 ppm, con la referencia Dräger 81 01 681. Es la solución ideal para plantas donde ambos ácidos pueden estar presentes al mismo tiempo, ya que evita comprar y almacenar dos tubos distintos.

¿Por Qué Medir Ácido Clorhídrico y Ácido Nítrico en tu Planta?

El ácido clorhídrico (HCl) y el ácido nítrico (HNO₃) son gases altamente corrosivos y tóxicos que se generan juntos en procesos como el decapado de metales (pickling), la galvanoplastia, el grabado químico de circuitos y la limpieza de superficies metálicas con mezclas ácidas. La exposición a estos vapores irrita severamente las vías respiratorias, ojos y piel, por lo que monitorear ambos gases con un solo tubo agiliza las inspecciones de higiene industrial y reduce el inventario de consumibles en planta.

Características Técnicas Destacadas

• Referencia Dräger: 81 01 681
• Rango HCl: 1 a 10 ppm (10 emboladas, ~1.5 minutos)
• Rango HNO₃: 1 a 15 ppm (20 emboladas, ~3 minutos)
• Desviación estándar: ±30%
• Cambio de color: azul → amarillo
• Compatible con: bomba de fuelle Dräger Accuro y Accuro 2000

Condiciones Ambientales de Funcionamiento

Para la medición de HCl, el tubo funciona correctamente en un rango de temperatura de 5°C a 40°C. Para HNO₃, la lectura directa es válida únicamente a 20°C; a otras temperaturas es necesario aplicar un factor de corrección: 0.3 a 40°C, 0.4 a 30°C y 2 a 10°C. La humedad máxima admisible es de 15 mg de H₂O por litro de aire. Fuera de estos parámetros, los resultados pueden desviarse significativamente del valor real.

Principio de Reacción

La capa reactiva del tubo contiene un indicador de pH que cambia de azul a amarillo al entrar en contacto con el ácido clorhídrico o el ácido nítrico presentes en el aire muestreado. La longitud de la coloración amarilla a lo largo de la escala impresa en el tubo indica la concentración del ácido correspondiente, expresada en ppm.

Sensibilidad Cruzada

Debido a que ambos ácidos generan la misma reacción de cambio de color, el tubo no puede diferenciar entre HCl y HNO₃ cuando ambos están presentes; la lectura obtenida representa la suma de ambos gases. Aproximadamente 50 ppm de NO₂ equivalen a 2 ppm de HNO₃ en la lectura. Concentraciones de hasta 10 ppm de H₂S o 5 ppm de NO₂ de forma aislada no afectan significativamente el resultado. Concentraciones superiores a 1 ppm de cloro cambian el color de la capa reactiva a un tono amarillo-verdoso, lo cual debe considerarse al interpretar la medición.

¿Cómo se Usa el Tubo Dräger 8101681?

Para usar el tubo Dräger 8101681, corta ambas puntas del tubo de vidrio con el cortador integrado de la bomba Accuro, inserta el extremo marcado con la flecha hacia la bomba y realiza el número de emboladas indicado según el ácido que desees medir (10 para HCl o 20 para HNO₃). Al finalizar, lee la longitud de la columna de color amarillo sobre la escala impresa y compárala con la temperatura ambiente si estás midiendo HNO₃, aplicando el factor de corrección correspondiente.

¿Qué Variante de Tubo de Ácido Clorhídrico Necesitas?

Si tu planta solo requiere medir ácido clorhídrico, sin ácido nítrico, Dräger ofrece variantes dedicadas con mayor precisión para ese gas específico:

• Tubo Dräger Ácido Clorhídrico 1/a CH29501 — rango 1 a 10 ppm, ideal para monitoreo de precisión de HCl puro.
• Tubo Dräger Ácido Clorhídrico 50/a 6728181 — rango 50 a 5000 ppm, para fugas o concentraciones más altas.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de fuelle Dräger Accuro, el equipo de muestreo manual estándar para toda la línea de tubos colorimétricos Dräger. Conoce el catálogo completo de equipos de muestreo y medición de gases disponibles.

Preguntas Frecuentes

¿Puedo usar este tubo si solo necesito medir uno de los dos ácidos?
Sí, el tubo funciona igual, pero si sabes que solo está presente uno de los dos gases, es más preciso usar la variante dedicada a ese ácido.

¿Qué pasa si ambos ácidos están presentes en el ambiente?
La lectura obtenida corresponde a la suma de ambos ácidos, ya que el tubo no distingue entre HCl y HNO₃.

¿Necesito aplicar algún factor de corrección?
Solo para HNO₃ cuando la temperatura ambiente es distinta a 20°C: usa 0.3 a 40°C, 0.4 a 30°C y 2 a 10°C.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de fuelle Dräger Accuro y Accuro 2000.

¿Cuál es la vida útil del tubo sin abrir?
Los tubos Dräger sin abrir tienen una vida útil típica de aproximadamente 2 años si se almacenan en lugar fresco y seco, según la fecha de caducidad impresa en la caja.
