Tubo Dräger Ácido Sulfhídrico + Dióxido de Azufre 0,2%/A CH28201

Descripción

Tubo Dräger Ácido Sulfhídrico + Dióxido de Azufre 0,2%/A CH28201: Detección Combinada de H₂S y SO₂

El tubo colorimétrico Dräger CH28201 (0,2%/A) es un tubo combinado que detecta ácido sulfhídrico (H₂S) y dióxido de azufre (SO₂) en un rango de 0,2 a 7% vol., con lectura disponible en aproximadamente 2 minutos mediante una embolada de muestra más dos emboladas de desorción en aire limpio. Es útil en procesos donde ambos gases pueden estar presentes simultáneamente y se requiere una verificación rápida de concentraciones altas, típica de fugas masivas o atmósferas de emergencia.

¿Por Qué Medir el Ácido Sulfhídrico y el Dióxido de Azufre en tu Planta?

El ácido sulfhídrico (H₂S) y el dióxido de azufre (SO₂) son gases tóxicos comunes en procesos de refinación de petróleo, tratamiento de aguas residuales, minería y plantas de proceso con azufre. Ambos pueden liberarse juntos en incidentes de proceso, y ambos son detectados por este tubo mediante su reacción con yodo. En escenarios de fuga masiva, donde la concentración puede superar rápidamente los rangos habituales en ppm, el tubo Dräger CH28201 permite una verificación rápida en porcentaje por volumen para apoyar decisiones de evacuación y respuesta a emergencias, sin necesidad de dos tubos distintos.

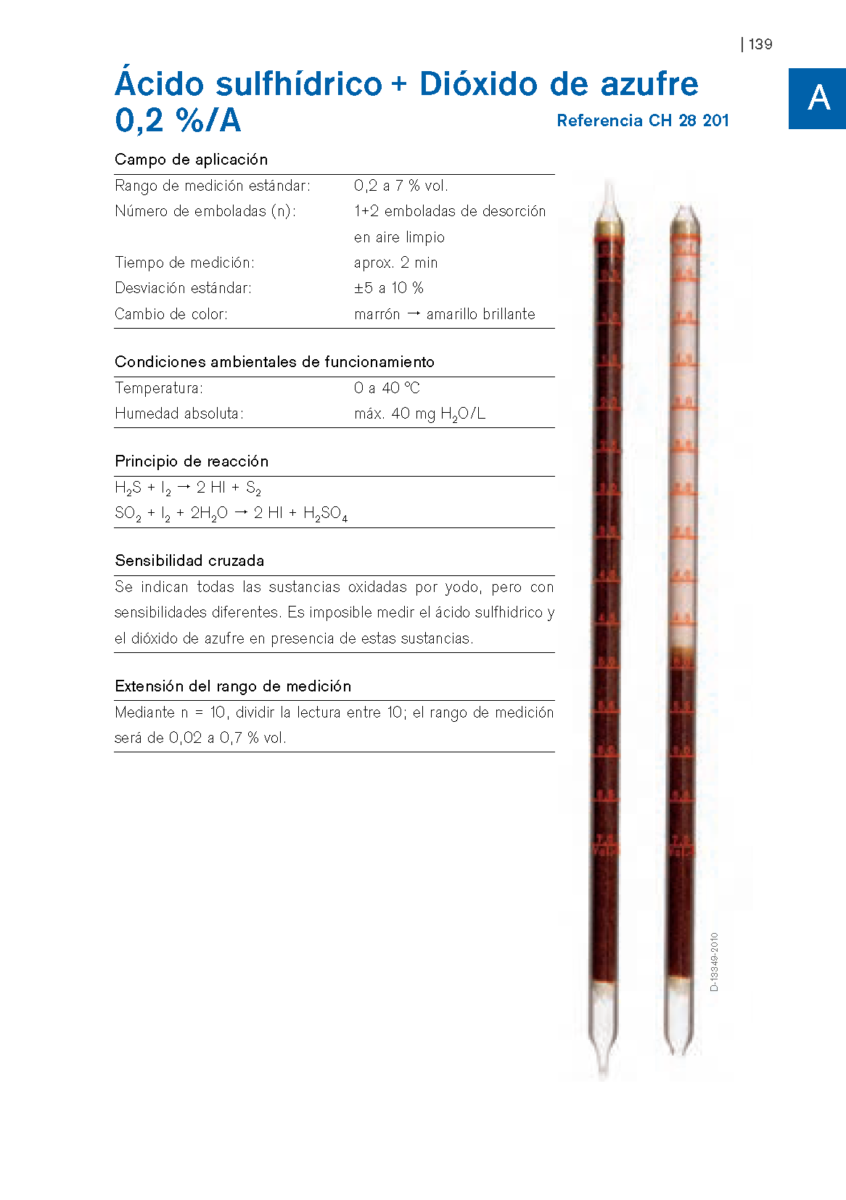

Características Técnicas Destacadas

• Referencia Dräger: CH 28 201
• Rango de medición estándar: 0,2 a 7% vol. (1+2 emboladas de desorción en aire limpio)
• Tiempo de medición: aprox. 2 minutos
• Desviación estándar: ±5 a 10%
• Cambio de color: De marrón a amarillo brillante
• Extensión del rango: con n=10 (dividiendo la lectura entre 10), el rango de medición se extiende a 0,02-0,7% vol.

Condiciones Ambientales de Funcionamiento

• Temperatura: 0 a 40 °C
• Humedad absoluta: máx. 40 mg H₂O/L

Principio de Reacción

Este tubo utiliza yodo (I₂) como reactivo. Tanto el ácido sulfhídrico como el dióxido de azufre son oxidados por el yodo: H₂S + I₂ → 2 HI + S₂, y SO₂ + I₂ + 2H₂O → 2 HI + H₂SO₄. Ambas reacciones decoloran la capa reactiva de marrón a amarillo brillante, por lo que el tubo indica la presencia combinada de ambos gases sin distinguir cuál de los dos está presente.

Sensibilidad Cruzada

El tubo indica todas las sustancias oxidables por yodo, aunque con sensibilidades diferentes entre ellas. Es imposible medir selectivamente el ácido sulfhídrico o el dióxido de azufre por separado en presencia de otras sustancias oxidables por yodo — este tubo confirma la presencia combinada de gases oxidantes/reductores de esta familia, no mide un solo gas de forma específica.

¿Qué Variante de Tubo Necesitas?

Si necesitas medir específicamente ácido sulfhídrico (sin interferencia de otros gases oxidables por yodo), Dräger ofrece tubos dedicados como el tubo 0,2%/A (CH28101) y el tubo 2%/a (8101211) para concentraciones extremas en % vol., o los tubos de rango en ppm como el tubo 0,2/b (8101991) y el tubo 100/a (CH29101) para mediciones de rutina. El tubo CH28201 es la opción correcta cuando se necesita una verificación rápida de la presencia combinada de H₂S y/o SO₂ en concentraciones altas, sin distinguir cuál de los dos gases predomina.

¿Cómo se Usa el Tubo Dräger CH28201?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Primero se realiza una embolada completa con el aire de la muestra; después, para desorber el exceso y estabilizar la lectura, se realizan dos emboladas adicionales con aire limpio. Tras aproximadamente 2 minutos en total, se lee la concentración combinada directamente en la escala impresa del tubo, en porcentaje por volumen. Para concentraciones bajas, se puede usar n=10 (dividir la lectura entre 10) para extender el rango a 0,02-0,7% vol.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Qué gases detecta el tubo Dräger CH28201?
Detecta de forma combinada ácido sulfhídrico (H₂S) y dióxido de azufre (SO₂), sin distinguir cuál de los dos está presente.

¿Cuál es el rango de medición del tubo Dräger CH28201?
El rango estándar es de 0,2 a 7% vol., extensible a 0,02-0,7% vol. usando n=10.

¿Cuánto tiempo toma obtener una lectura?
Aproximadamente 2 minutos, incluyendo la embolada de muestra y las dos emboladas de desorción.

¿Puedo usar este tubo para medir solo H₂S sin interferencia de SO₂?
No. Este tubo indica la presencia combinada de ambos gases y de cualquier otra sustancia oxidable por yodo. Para una medición específica de H₂S, usa un tubo dedicado como el CH28101 o el 8101211.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
