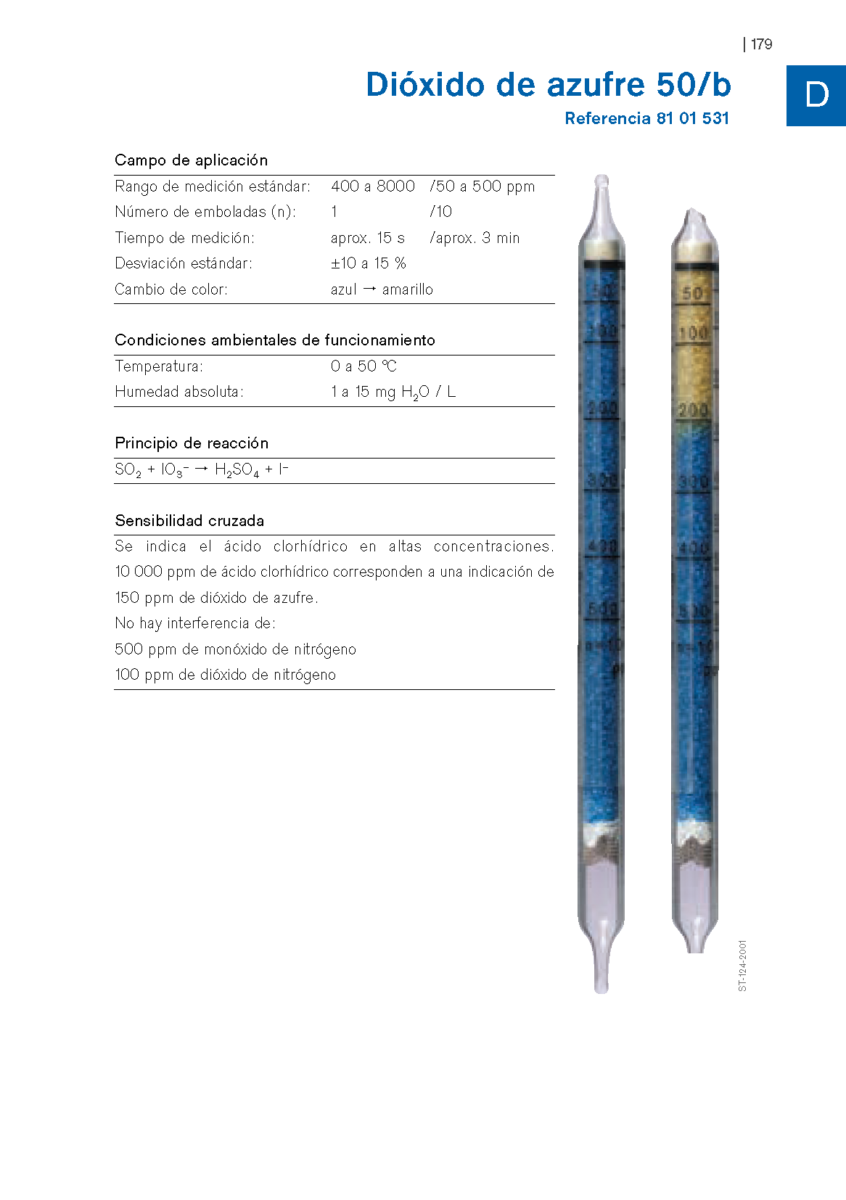

Tubo Dräger Dióxido de Azufre 50/b 81 01 531

Descripción

Tubo Dräger Dióxido de Azufre 50/b 81 01 531: Detección de SO₂ en Concentraciones Muy Altas (400-8000 / 50-500 ppm)

El tubo colorimétrico Dräger Dióxido de Azufre 50/b (Referencia 81 01 531) detecta dióxido de azufre (SO₂) con dos rangos de medición en un solo tubo: 400 a 8000 ppm usando 1 sola embolada (lectura en aproximadamente 15 segundos), o 50 a 500 ppm usando 10 emboladas (lectura en aproximadamente 3 minutos). Es el tubo de mayor rango de nuestra línea de Dióxido de Azufre, indicado para fugas masivas o atmósferas de emergencia con concentraciones extremas de SO₂.

¿Por Qué Medir el Dióxido de Azufre (SO₂) en tu Planta?

El dióxido de azufre es un gas incoloro de olor acre e irritante, generado principalmente en procesos de combustión de combustibles fósiles con contenido de azufre, fundición de metales, producción de ácido sulfúrico y refinación de petróleo. En escenarios de fuga masiva o falla catastrófica de un proceso, la concentración de SO₂ puede superar en segundos los rangos que miden los tubos de trazas o rango medio; el tubo Dräger 50/b permite verificar rápidamente estas concentraciones extremas para apoyar decisiones de evacuación y respuesta a emergencias en plantas de fundición, refinación y producción de ácido sulfúrico.

Características Técnicas Destacadas

• Referencia Dräger: 81 01 531
• Rango de medición: 400 a 8000 ppm (n=1 embolada) / 50 a 500 ppm (n=10 emboladas)
• Tiempo de medición: aprox. 15 segundos (rango alto) / aprox. 3 minutos (rango bajo)
• Desviación estándar: ±10 a 15%
• Cambio de color: De azul a amarillo

Condiciones Ambientales de Funcionamiento

• Temperatura: 0 a 50 °C
• Humedad absoluta: 1 a 15 mg H₂O/L

Principio de Reacción

El dióxido de azufre reacciona con yodato (IO₃⁻) presente en la masa reactiva del tubo, formando ácido sulfúrico (H₂SO₄) y yoduro (I⁻), lo que produce un cambio de color de azul a amarillo. La longitud de la zona teñida dentro del tubo es proporcional a la concentración de SO₂ presente en el aire muestreado.

Sensibilidad Cruzada

Se indica el ácido clorhídrico (HCl) en altas concentraciones: 10 000 ppm de HCl corresponden a una indicación de 150 ppm de dióxido de azufre. No hay interferencia de 500 ppm de monóxido de nitrógeno (NO) ni de 100 ppm de dióxido de nitrógeno (NO₂).

¿Qué Variante de Tubo de Dióxido de Azufre Necesitas?

Dräger ofrece cinco sensibilidades de tubo para SO₂: el tubo 0,1/a (67 27 101) es de alta sensibilidad para trazas (0,1-3 ppm). El tubo 0,5/a (67 28 491) ofrece rango dual (1-25 ppm o 0,5-5 ppm) con lecturas rápidas. El tubo 1/a (CH 31 701) mide un rango similar (1-25 ppm) pero con precapa que retiene el H₂S sin interferir. El tubo 20/a (CH 24 201) cubre concentraciones altas (20-200 ppm, extensible a 2000 ppm). Este tubo 50/b (81 01 531) es el de mayor rango de toda la familia (400-8000 / 50-500 ppm), reservado para fugas masivas o atmósferas de emergencia con concentraciones extremas.

¿Cómo se Usa el Tubo Dräger 81 01 531?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Para el rango alto (400-8000 ppm) basta con 1 sola embolada, con lectura disponible en unos 15 segundos; para el rango bajo (50-500 ppm) se realizan 10 emboladas y se lee la concentración en la escala correspondiente tras aproximadamente 3 minutos.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger 81 01 531?
Este tubo ofrece dos rangos: 400 a 8000 ppm con 1 embolada, o 50 a 500 ppm con 10 emboladas.

¿Cuánto tiempo toma obtener una lectura?
Aproximadamente 15 segundos para el rango alto (1 embolada) o 3 minutos para el rango bajo (10 emboladas).

¿Qué color indica la presencia de dióxido de azufre?
La masa reactiva cambia de azul a amarillo en proporción a la concentración de SO₂ presente.

¿Qué gases pueden interferir en la lectura?
El ácido clorhídrico en altas concentraciones puede generar una indicación adicional (10 000 ppm de HCl ≈ 150 ppm de SO₂). No hay interferencia significativa de NO ni NO₂ en las concentraciones indicadas.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
