Tubo Dräger Dióxido de Nitrógeno 2/c 67 19 101

Descripción

Tubo Dräger Dióxido de Nitrógeno 2/c 67 19 101: Detección de NO₂ en Doble Rango (2-100 ppm)

El tubo colorimétrico Dräger Dióxido de Nitrógeno 2/c (Referencia 67 19 101) detecta dióxido de nitrógeno (NO₂) en dos rangos de sensibilidad: 5 a 100 ppm con 5 emboladas (lectura en aprox. 1 minuto), o 2 a 50 ppm con 10 emboladas (lectura en aprox. 2 minutos). Es la variante indicada para concentraciones moderadas a altas de NO₂, útil en minería con uso de explosivos, procesos de combustión industrial y verificación de gases de escape en espacios de trabajo.

¿Por Qué Medir Dióxido de Nitrógeno en tu Planta?

El dióxido de nitrógeno (NO₂) es un gas tóxico de color pardo-rojizo, irritante para las vías respiratorias, que se genera en procesos de combustión a alta temperatura, soldadura, uso de explosivos en minería, y como componente de los gases de escape de motores diésel y de combustión interna. La exposición a NO₂ puede causar irritación de ojos, nariz y garganta, y en concentraciones elevadas puede provocar edema pulmonar, incluso con síntomas de aparición retardada. Contar con mediciones confiables de NO₂ es fundamental en minería subterránea, plantas de combustión, talleres de soldadura y cualquier espacio donde puedan acumularse gases de combustión.

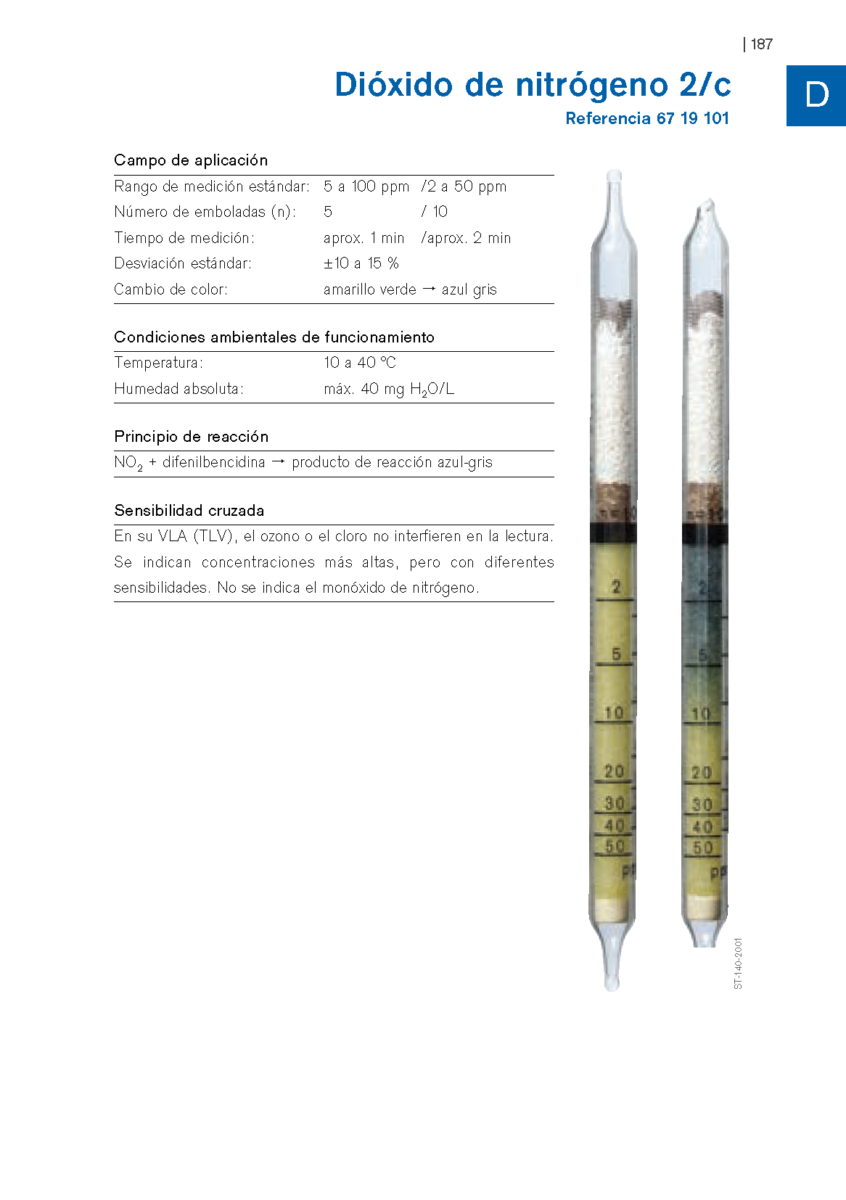

Características Técnicas Destacadas

• Referencia Dräger: 67 19 101
• Rango de medición estándar: 5 a 100 ppm (n=5) / 2 a 50 ppm (n=10)
• Número de emboladas (n): 5 / 10
• Tiempo de medición: aprox. 1 minuto / aprox. 2 minutos
• Desviación estándar: ±10 a 15%
• Cambio de color: De amarillo verde a azul gris

Condiciones Ambientales de Funcionamiento

• Temperatura: 10 a 40 °C
• Humedad absoluta: máx. 40 mg H₂O/L

Principio de Reacción

El dióxido de nitrógeno (NO₂) reacciona con difenilbencidina presente en la masa reactiva del tubo, generando un producto de reacción de color azul-gris. La longitud de la zona teñida dentro del tubo es proporcional a la concentración de NO₂ presente en el aire muestreado.

Sensibilidad Cruzada

En su VLA (TLV), el ozono o el cloro no interfieren en la lectura. Se indican concentraciones más altas de estos gases, pero con sensibilidades diferentes a las del dióxido de nitrógeno. No se indica el monóxido de nitrógeno (NO).

¿Qué Variante de Tubo de Dióxido de Nitrógeno Necesitas?

Ofrecemos dos sensibilidades del tubo Dräger Dióxido de Nitrógeno para cubrir distintos rangos de concentración: para trazas y concentraciones bajas, el tubo Dióxido de Nitrógeno 0,1/a (0,1-30 ppm) 81 03 631; y para concentraciones moderadas a altas, este tubo Dióxido de Nitrógeno 2/c (2-100 ppm) 67 19 101. Elige la sensibilidad que mejor se ajuste al nivel de concentración esperado en tu proceso o ambiente de trabajo.

¿Cómo se Usa el Tubo Dräger 67 19 101?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Para el rango de 5 a 100 ppm se realizan 5 emboladas de aire de la muestra (lectura en aprox. 1 minuto); para el rango de 2 a 50 ppm se realizan 10 emboladas (lectura en aprox. 2 minutos). La concentración se lee directamente en la escala impresa del tubo, en ppm.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger 67 19 101?
Este tubo mide dióxido de nitrógeno en dos rangos: 5 a 100 ppm con 5 emboladas, o 2 a 50 ppm con 10 emboladas.

¿Cuánto tiempo toma obtener una lectura?
Aproximadamente 1 minuto para el rango de 5-100 ppm, o 2 minutos para el rango de 2-50 ppm.

¿Qué color indica la presencia de dióxido de nitrógeno?
La masa reactiva cambia de amarillo verde a azul gris en proporción a la concentración de NO₂ presente.

¿El ozono o el cloro interfieren con esta medición?
En su VLA (TLV) no interfieren. A concentraciones más altas sí se indican, pero con sensibilidades diferentes a las del NO₂. El monóxido de nitrógeno no se indica.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
