Tubo Dräger Hidrocarburos Halogenados 100/a 81 01 601

Descripción

Tubo Dräger Hidrocarburos Halogenados 100/a 81 01 601: Detección de Refrigerantes R113, R114 y R11

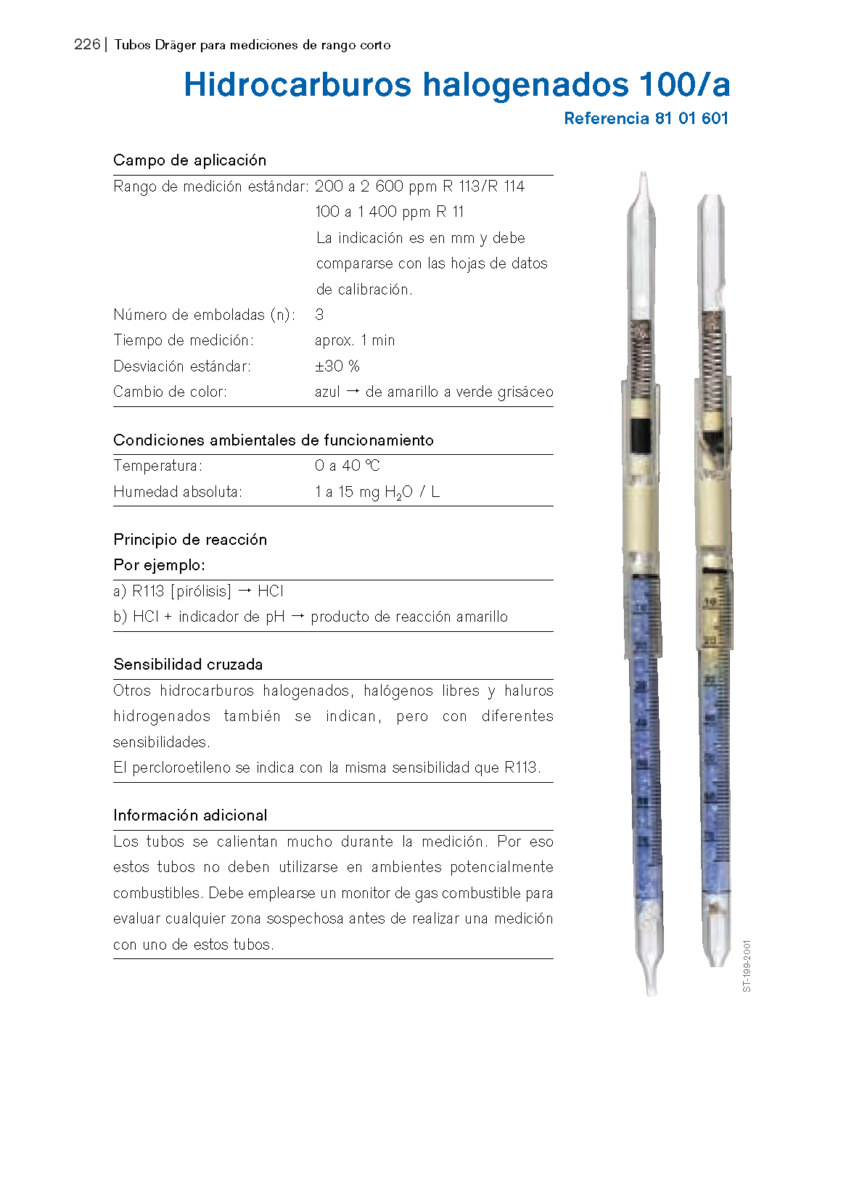

El tubo colorimétrico Dräger Hidrocarburos Halogenados 100/a (Referencia 81 01 601) detecta hidrocarburos halogenados —refrigerantes clorofluorocarbonados como R113, R114 y R11— en un rango de 200 a 2.600 ppm para R113/R114 y de 100 a 1.400 ppm para R11, con 3 emboladas y una lectura en aproximadamente 1 minuto. La indicación se mide en milímetros de longitud de mancha y debe compararse con las hojas de datos de calibración específicas de cada gas. Es la herramienta indicada para detectar fugas de refrigerantes y disolventes clorados en sistemas de refrigeración, aire acondicionado, plantas de limpieza en seco y procesos industriales que empleen hidrocarburos halogenados.

¿Por Qué Medir Hidrocarburos Halogenados en tu Planta?

Los hidrocarburos halogenados como los refrigerantes R113, R114 y R11 se emplean ampliamente en sistemas de refrigeración, climatización y como disolventes de limpieza industrial. Aunque muchos de estos compuestos no son inflamables en condiciones normales, su descomposición térmica puede generar gases ácidos peligrosos, y la exposición a altas concentraciones puede causar mareo, irritación respiratoria y afectaciones cardíacas. Contar con un tubo de detección específico para estos compuestos permite localizar fugas en sistemas de refrigeración y verificar la calidad del aire en plantas donde se manejan estos disolventes clorofluorocarbonados.

Características Técnicas Destacadas

• Referencia Dräger: 81 01 601
• Rango de medición estándar: 200 a 2.600 ppm para R113/R114; 100 a 1.400 ppm para R11
• Indicación en milímetros, a comparar con hojas de datos de calibración específicas
• Número de emboladas (n): 3
• Tiempo de medición: aprox. 1 minuto
• Desviación estándar: ±30 %
• Cambio de color: Fondo azul, de amarillo a verde grisáceo

Condiciones Ambientales de Funcionamiento

• Temperatura: 0 a 40 °C
• Humedad absoluta: 1 a 15 mg H₂O/L

Principio de Reacción

El R113 se descompone por pirólisis (calor) dentro del tubo, liberando ácido clorhídrico (HCl). El HCl generado reacciona con un indicador de pH, produciendo un producto de reacción de color amarillo, en una cantidad proporcional a la concentración de hidrocarburo halogenado presente en el aire muestreado.

Sensibilidad Cruzada

Otros hidrocarburos halogenados, halógenos libres y haluros hidrogenados también se indican con este tubo, pero con sensibilidades diferentes a las de R113, R114 y R11. El percloroetileno se indica con la misma sensibilidad que el R113.

Información Adicional

Los tubos se calientan mucho durante la medición debido a la reacción de pirólisis. Por esta razón, estos tubos no deben utilizarse en ambientes potencialmente combustibles. Debe emplearse un monitor de gas combustible para evaluar cualquier zona sospechosa antes de realizar una medición con uno de estos tubos.

¿Cómo se Usa el Tubo Dräger 81 01 601?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Se realizan 3 emboladas de aire de la muestra y se lee la longitud de la mancha de reacción (en milímetros) directamente en la escala impresa del tubo, comparándola con las hojas de datos de calibración correspondientes al gas sospechado (R113, R114 o R11), en aproximadamente 1 minuto. Debe verificarse previamente con un monitor de gas combustible que la zona no sea potencialmente explosiva, ya que el tubo se calienta durante la medición.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger 81 01 601?
Este tubo mide hidrocarburos halogenados en un rango de 200 a 2.600 ppm para R113/R114 y de 100 a 1.400 ppm para R11, con 3 emboladas y lectura en aproximadamente 1 minuto. La indicación es en milímetros y debe compararse con las hojas de calibración.

¿Qué gases refrigerantes detecta este tubo?
Detecta principalmente R113, R114 y R11, además de otros hidrocarburos halogenados, halógenos libres y haluros hidrogenados con sensibilidades diferentes. El percloroetileno se indica con la misma sensibilidad que el R113.

¿Por qué el tubo se calienta durante la medición?
La reacción de detección se basa en la pirólisis (descomposición térmica) del hidrocarburo halogenado, lo que genera calor. Por eso no debe usarse en ambientes potencialmente combustibles sin antes verificar con un monitor de gas combustible.

¿Qué color indica la presencia de hidrocarburos halogenados?
Sobre un fondo azul, la masa reactiva cambia de amarillo a verde grisáceo en proporción a la concentración de hidrocarburo halogenado presente.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
