Tubo Dräger t-Butilmercaptano (TBM) 81 03 071

Descripción

Tubo Dräger t-Butilmercaptano (TBM) 81 03 071: Detección del Odorizante del Gas Natural

El tubo colorimétrico Dräger t-Butilmercaptano 81 03 071 detecta TBM (odorizante estándar del gas natural) en dos rangos: 3 a 15 mg/m³ con 3 emboladas (3 minutos), o 1 a 10 mg/m³ con 5 emboladas (5 minutos). Es la herramienta indicada para verificar la correcta odorización del gas natural y detectar fugas en instalaciones de distribución, plantas de odorización y ductos.

¿Por Qué Medir el t-Butilmercaptano en tu Planta?

El t-butilmercaptano (TBM) es un compuesto organosulfurado utilizado como odorizante del gas natural: se añade en pequeñas cantidades para darle al gas (naturalmente inodoro) el característico olor a “huevo podrido” que permite detectar fugas por el olfato humano. Verificar la concentración de TBM en aire es clave en plantas de odorización para asegurar que la dosificación sea correcta —ni insuficiente (fugas indetectables por olfato) ni excesiva—, así como para monitorear la exposición del personal que trabaja cerca de los puntos de inyección de odorizante.

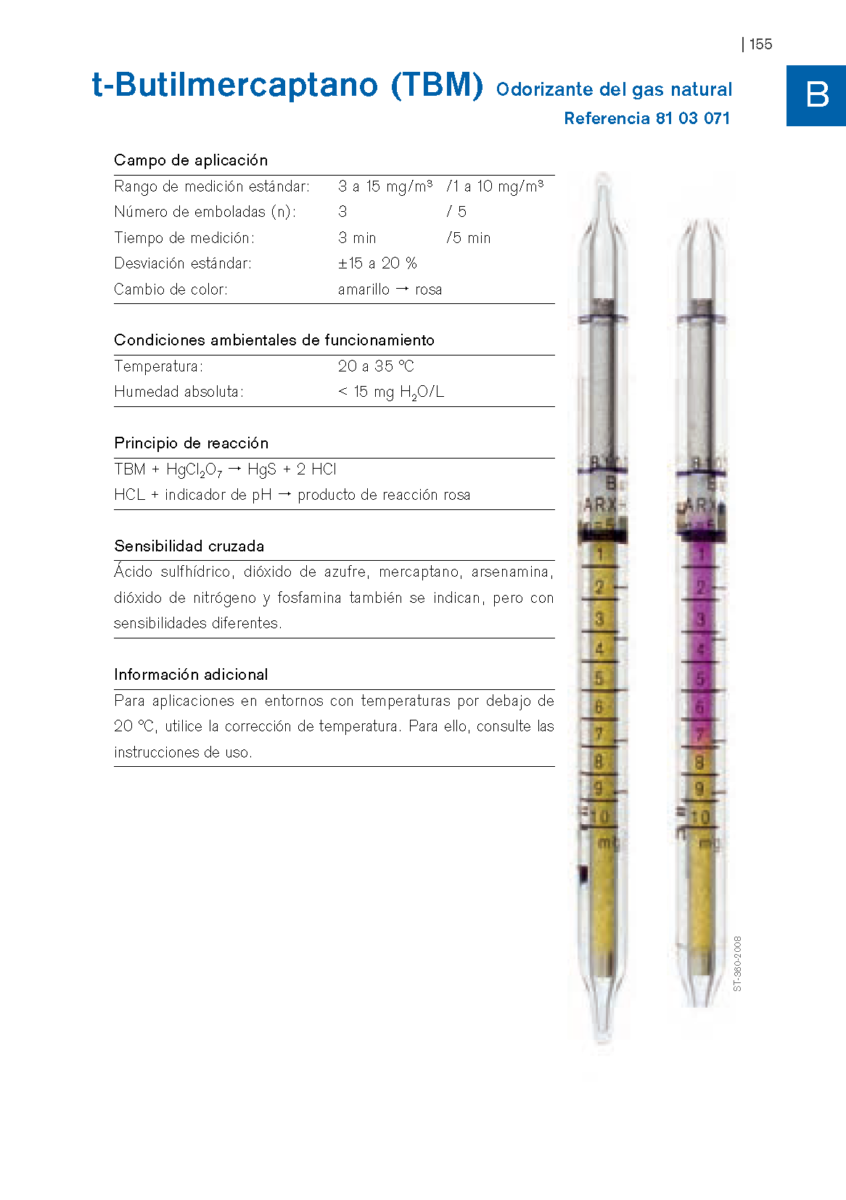

Características Técnicas Destacadas

• Referencia Dräger: 81 03 071
• Rango de medición estándar: 3 a 15 mg/m³ (3 emboladas, 3 min) / 1 a 10 mg/m³ (5 emboladas, 5 min)
• Desviación estándar: ±15 a 20%
• Cambio de color: De amarillo a rosa

Condiciones Ambientales de Funcionamiento

• Temperatura: 20 a 35 °C
• Humedad absoluta: menor a 15 mg H₂O/L
• Para temperaturas por debajo de 20 °C, debe aplicarse una corrección de temperatura según las instrucciones de uso del tubo.

Principio de Reacción

El TBM reacciona con cloruro mercúrico (TBM + HgCl₂O₇ → HgS + 2 HCl); el ácido clorhídrico liberado reacciona a su vez con un indicador de pH (HCl + indicador de pH → producto de reacción rosa). La longitud de la zona teñida dentro del tubo, que vira de amarillo a rosa, es proporcional a la concentración de TBM presente en el aire muestreado.

Sensibilidad Cruzada

El ácido sulfhídrico, el dióxido de azufre, otros mercaptanos, la arsenamina, el dióxido de nitrógeno y la fosfamina también se indican, pero con sensibilidades diferentes a la del TBM.

¿Cómo se Usa el Tubo Dräger 81 03 071?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Para el rango de 3-15 mg/m³ se realizan 3 emboladas (3 minutos); para el rango de 1-10 mg/m³ se realizan 5 emboladas (5 minutos). Si la temperatura ambiente es menor a 20 °C, debe aplicarse el factor de corrección correspondiente. Al finalizar, se lee la concentración de TBM directamente en la escala impresa del tubo.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger 81 03 071?
Tiene doble rango: 3 a 15 mg/m³ con 3 emboladas, o 1 a 10 mg/m³ con 5 emboladas.

¿Por qué se mide el TBM en instalaciones de gas natural?
Porque es el odorizante estándar que le da al gas natural (inodoro por naturaleza) su olor característico, permitiendo detectar fugas por el olfato. Verificar su concentración asegura una dosificación correcta.

¿Necesito hacer alguna corrección en la medición?
Sí, para temperaturas ambiente por debajo de 20 °C se debe aplicar una corrección de temperatura según las instrucciones de uso.

¿Qué otras sustancias pueden interferir en la lectura?
El ácido sulfhídrico, el dióxido de azufre, otros mercaptanos, la arsenamina, el dióxido de nitrógeno y la fosfamina también se indican, con sensibilidades diferentes.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
