Tubo Dräger Vapor de Agua 1/b 81 01 781

Descripción

Tubo Dräger Vapor de Agua 1/b 81 01 781: Detección de Humedad en Doble Rango 20-40 / 1-18 mg/L

El tubo colorimétrico Dräger Vapor de Agua 1/b (Referencia 81 01 781) detecta vapor de agua (humedad) en dos rangos según el número de emboladas: de 20 a 40 mg/L con 1 embolada en aproximadamente 20 segundos, o de 1 a 18 mg/L con 2 emboladas en aproximadamente 40 segundos, comparando la decoloración con la escala impresa en el propio tubo. Es la herramienta indicada para mediciones rápidas de humedad con flexibilidad de rango según la concentración esperada.

¿Por Qué Medir Vapor de Agua en tu Planta?

El control del contenido de humedad en el aire o en corrientes de gas es fundamental en numerosos procesos industriales: gases comprimidos, gases inertes, líneas de aire instrumentado, procesos de secado y almacenamiento de productos sensibles a la humedad. Un exceso de vapor de agua puede provocar corrosión en tuberías y equipos, condensación no deseada, o afectar la calidad de productos farmacéuticos, electrónicos y alimenticios. Contar con un tubo de detección cuantitativa de doble rango y lectura rápida como este permite verificar objetivamente el contenido de humedad en el aire o en gases de proceso, adaptándose tanto a mediciones de rango bajo como de rango más alto.

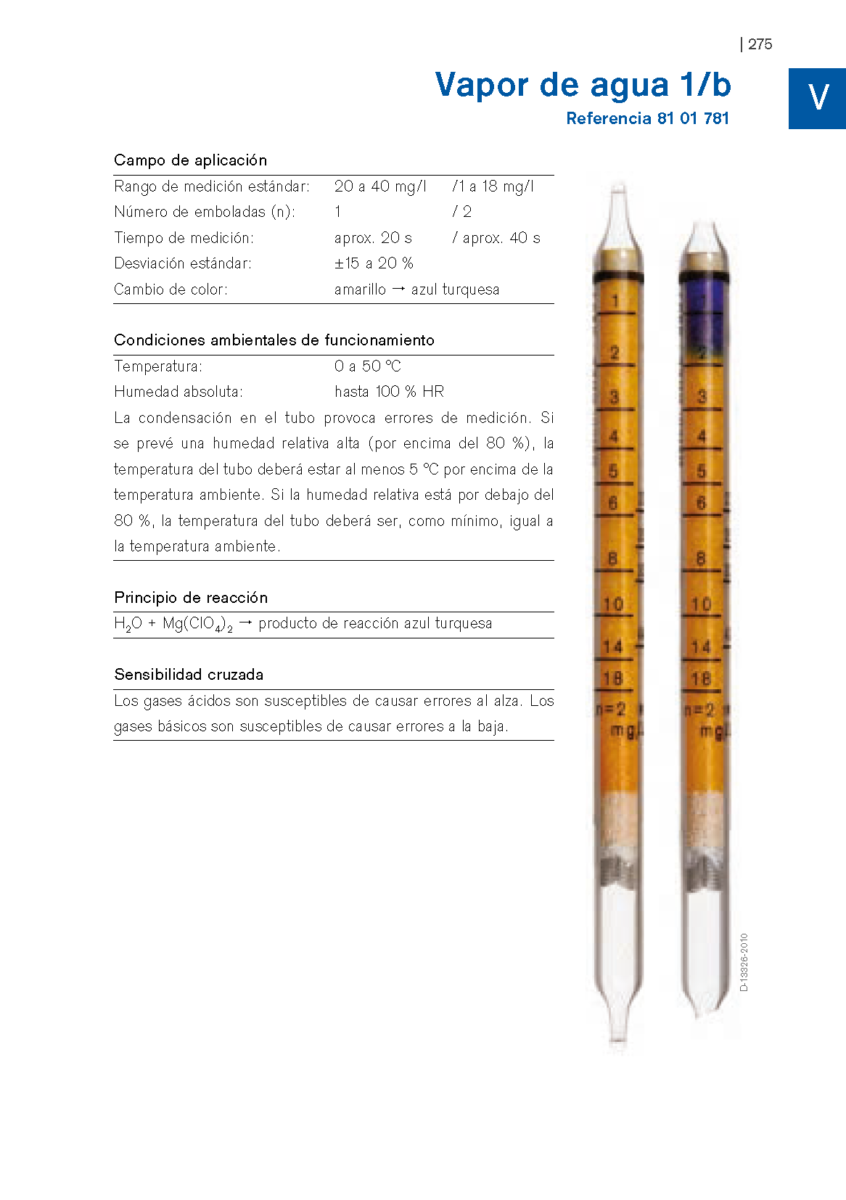

Características Técnicas Destacadas

• Referencia Dräger: 81 01 781
• Rango de medición estándar: 20 a 40 mg/L (1 embolada) / 1 a 18 mg/L (2 emboladas)
• Tiempo de medición: aprox. 20 segundos (rango alto) / 40 segundos (rango bajo)
• Desviación estándar: ±15 a 20 %
• Cambio de color: De amarillo a azul turquesa

Condiciones Ambientales de Funcionamiento

• Temperatura: 0 a 50 °C
• Humedad absoluta: hasta 100 % HR

La condensación en el tubo provoca errores de medición. Si se prevé una humedad relativa alta (por encima del 80 %), la temperatura del tubo deberá estar al menos 5 °C por encima de la temperatura ambiente. Si la humedad relativa está por debajo del 80 %, la temperatura del tubo deberá ser, como mínimo, igual a la temperatura ambiente.

Principio de Reacción

El agua (H₂O) reacciona con perclorato de magnesio (Mg(ClO₄)₂), generando un producto de reacción de color azul turquesa en una cantidad proporcional al contenido de vapor de agua presente en el aire o gas muestreado.

Sensibilidad Cruzada

Los gases ácidos son susceptibles de causar errores al alza. Los gases básicos son susceptibles de causar errores a la baja.

¿Qué Variante de Tubo de Vapor de Agua Necesitas?

Ofrecemos cuatro variantes del tubo Dräger Vapor de Agua para cubrir distintas necesidades: para mediciones de rango estándar, de 1 a 40 mg/L en aproximadamente 2 minutos, el tubo Vapor de Agua 0,1 CH 23 401; para mediciones de alta sensibilidad en niveles traza de humedad, de 0,1 a 1,0 mg/L en aproximadamente 1,5 minutos, el tubo Vapor de Agua 0,1/a 81 01 321; para mediciones rápidas de doble rango, de 20 a 40 mg/L o de 1 a 18 mg/L, el este tubo Vapor de Agua 1/b 81 01 781; y para mediciones en gas natural expresadas en lbs/mmcf, de 3,0 a 60 lbs/mmcf en aproximadamente 90 segundos, el tubo Vapor de Agua 3/a 81 03 031. Elige la variante adecuada según el nivel de humedad esperado y las unidades requeridas en tu aplicación.

¿Cómo se Usa el Tubo Dräger 81 01 781?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger, respetando la dirección de flujo indicada por la flecha impresa en el tubo. Para el rango de 20 a 40 mg/L se realiza 1 embolada, con lectura en aproximadamente 20 segundos; para el rango de 1 a 18 mg/L se realizan 2 emboladas, con lectura en aproximadamente 40 segundos. El contenido de vapor de agua se lee directamente en la escala impresa del tubo, en mg/L.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger 81 01 781?
Este tubo mide vapor de agua (humedad) en dos rangos: 20 a 40 mg/L con 1 embolada (~20 s), o 1 a 18 mg/L con 2 emboladas (~40 s), según la precisión requerida.

¿Cómo elijo qué rango usar?
Si se espera una concentración más alta, se usa 1 embolada para el rango de 20-40 mg/L; si se requiere mayor precisión en concentraciones bajas, se usan 2 emboladas para el rango de 1-18 mg/L.

¿Qué precauciones debo tomar con la humedad relativa alta?
La condensación en el tubo provoca errores de medición. Si se prevé una humedad relativa por encima del 80 %, la temperatura del tubo deberá estar al menos 5 °C por encima de la temperatura ambiente; si está por debajo del 80 %, la temperatura del tubo deberá ser, como mínimo, igual a la temperatura ambiente.

¿Este tubo puede verse afectado por otras sustancias presentes en el ambiente?
Sí. Los gases ácidos son susceptibles de causar errores al alza, y los gases básicos son susceptibles de causar errores a la baja.

¿Qué color indica la presencia de vapor de agua?
La masa reactiva cambia de amarillo a azul turquesa en proporción al contenido de vapor de agua presente.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
