¿Qué son los Tubos Colorimétricos y cómo funcionan?
¿Te has preguntado alguna vez cómo se detectan los gases tóxicos en el aire sin utilizar equipos electrónicos complejos? La respuesta puede ser más simple de lo que imaginas. A lo largo de este artículo descubrirás una herramienta sorprendentemente eficaz: los tubos colorimétricos.
¿Qué son los Tubos Colorimétricos?
Los tubos colorimétricos son instrumentos de medición química que permiten detectar la presencia y concentración de gases específicos en el aire. Funcionan gracias a una reacción química que cambia de color cuando el gas entra en contacto con el reactivo dentro del tubo.
Estos tubos son ampliamente utilizados porque permiten obtener mediciones rápidas y visuales sin necesidad de capacitación avanzada. Están fabricados de vidrio sellado con sustancias químicas específicas que reaccionan únicamente con un gas determinado. Por ejemplo, un tubo para detectar cloro tendrá un reactivo que solo se activa ante la presencia de cloro y no de otros gases comunes.
¿Cómo funcionan los Tubos Colorimétricos?
Cada tubo contiene un reactivo que reacciona químicamente con el gas a medir. Se utiliza una bomba manual que extrae el aire del entorno hacia el interior del tubo. La longitud de la coloración en el tubo indica la concentración del gas presente.
La bomba manual utilizada con los tubos extrae una cantidad específica de aire (medida en mililitros) a través del tubo. Esto garantiza que el volumen de aire analizado sea constante, lo que permite que los resultados sean comparables y repetibles. El cambio de color es progresivo y aparece como una línea claramente visible. La longitud de esta línea se compara con una escala en el tubo o en una tabla adjunta.
Ventajas de los Tubos Colorimétricos
- No requieren energía eléctrica
- Son fáciles de usar
- Portátiles y económicos
- Resultados rápidos en pocos minutos
Aplicaciones comunes
- Industria química
- Minería
- Protección civil
- Seguridad industrial
- Laboratorios y centros de investigación

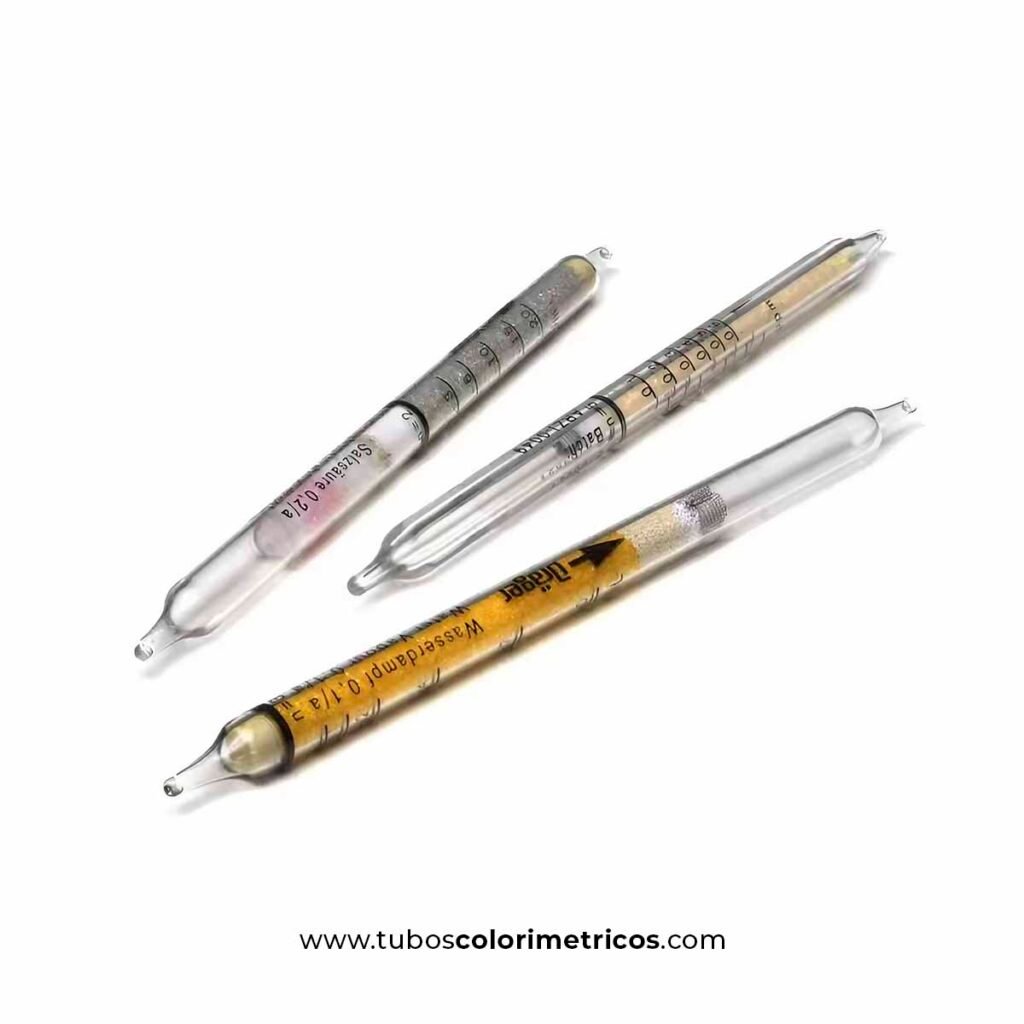

¿Qué son los Tubos Dräger?
Dräger es una marca reconocida internacionalmente por su liderazgo en tecnología de detección de gases. Los tubos Dräger ofrecen una alta precisión y una amplia variedad de modelos para detectar cientos de sustancias diferentes.
Dräger ha desarrollado más de 200 tipos de tubos diferentes, cada uno diseñado para detectar un gas específico o una familia de compuestos. Además, sus tubos se fabrican bajo estándares de calidad muy estrictos, lo que asegura resultados precisos incluso en condiciones ambientales adversas.
Catálogo de Tubos Colorimétricos Dräger
El catálogo de tubos Dräger incluye modelos específicos para gases como amoníaco, cloro, monóxido de carbono, entre muchos otros. Cada tubo tiene un número de referencia único, un rango de medición y especificaciones técnicas detalladas.
Cada entrada del catálogo especifica el número de parte del tubo, el gas o sustancia detectable, el rango de medición, el tiempo de respuesta, la temperatura de operación, la humedad relativa recomendada y si existen posibles interferencias químicas que afecten la medición. Este nivel de detalle permite a los técnicos e ingenieros elegir el modelo exacto para su aplicación sin ambigüedades.
¿Son seguros los tubos colorimétricos?
Sí, siempre que se utilicen correctamente según las indicaciones del fabricante. No deben romperse ni manipularse sin protección adecuada, ya que contienen reactivos químicos que pueden ser peligrosos si se liberan.
¿Cómo elegir el tubo correcto?
Para elegir el tubo adecuado, es necesario identificar el gas a medir, conocer la concentración esperada y verificar las condiciones ambientales. El catálogo de tubos colorimétricos Dräger facilita esta selección con tablas y rangos bien definidos.
Además del tipo de gas, es importante considerar la duración de la exposición, si se trata de una medición puntual o monitoreo continuo, y si el entorno cuenta con ventilación, alta humedad o temperaturas extremas. Todos estos factores pueden afectar la selección del tubo ideal. Te explicamos el proceso completo, paso a paso, en nuestra guía Cómo elegir el tubo colorimétrico correcto.
Ejemplo de Tabla Técnica de Tubos Dräger
| Nombre del Tubo | Código | Gas Detectable | Rango de Medición | Tiempo de Respuesta | Unidad |
|---|---|---|---|---|---|
| Tubo Dräger Amoníaco 5/a | 6728531 | Amoníaco (NH₃) | 5–700 ppm | 5 min | ppm |
| Tubo Dräger Cloro 1/a | 6733181 | Cloro (Cl₂) | 0.1–10 ppm | 3 min | ppm |
| Tubo Dräger Monóxido de Carbono 2/a | 6733051 | CO | 5–1500 ppm | 1 min | ppm |
Cuidado y Almacenamiento de los Tubos Colorimétricos
Para que los tubos colorimétricos conserven su precisión hasta la fecha de caducidad indicada en la caja, deben almacenarse en un lugar fresco, seco y protegido de la luz solar directa, idealmente a temperatura ambiente controlada. La humedad y el calor excesivo pueden alterar el reactivo químico dentro del tubo antes de tiempo, afectando la lectura del gas. Dräger recomienda revisar siempre la fecha de caducidad impresa en el empaque antes de usar un tubo, ya que un tubo colorimétrico vencido puede dar una lectura incorrecta o directamente no reaccionar. Consulta la documentación técnica oficial de Dräger para conocer las condiciones de almacenamiento específicas de cada tipo de tubo.
- No abrir el tubo hasta el momento de usarlo: una vez roto el sello, el reactivo queda expuesto al aire.
- Guardar la caja cerrada, lejos de fuentes de calor como motores o luz solar directa.
- Verificar la fecha de caducidad antes de cada uso; no usar tubos vencidos.
- Desechar el tubo usado según las indicaciones de seguridad del fabricante, ya que contiene reactivos químicos.
Si ya sabes qué tubo necesitas, puedes revisar nuestra guía Cómo elegir el tubo colorimétrico correcto para confirmar el rango de medición adecuado antes de agregarlo a tu cotización.
Preguntas Frecuentes sobre los Tubos Colorimétricos
¿Cuánto dura la reacción de un tubo colorimétrico?
Depende del tubo y del número de emboladas indicado en la caja: la mayoría de los tubos colorimétricos Dräger dan una lectura en un rango de segundos a un par de minutos después de completar las emboladas con la bomba. El tiempo exacto siempre viene especificado en las instrucciones de uso impresas en el propio tubo.
¿Puedo usar el mismo tubo colorimétrico para medir dos gases distintos?
No. Cada tubo colorimétrico está formulado con un reactivo específico para un gas (o una familia reducida de gases similares) y un rango de concentración determinado, por lo que no debe usarse para medir un gas distinto al indicado en su etiqueta. Usar el tubo equivocado puede dar una lectura falsa o directamente no reaccionar.
Elegir el tubo colorimétrico correcto no tiene que ser complicado: solo necesitas saber qué gas quieres medir y en qué rango. Si ya lo tienes claro, date una vuelta por nuestro catálogo de tubos Dräger o escríbenos directo y te ayudamos a armar tu cotización con el modelo exacto que necesitas.
