Tubo Dräger Cloro 50/a CH20701

Descripción

Tubo Dräger Cloro 50/a CH20701: Detección de Cl₂ en Concentraciones Altas (50-500 ppm)

El tubo colorimétrico Dräger Cloro CH20701 (50/a) detecta cloro gaseoso (Cl₂) en un rango de 50 a 500 ppm, con una sola embolada y lectura disponible en aproximadamente 20 segundos. Es la opción indicada para verificar fugas significativas o concentraciones de emergencia, muy por encima de los rangos de monitoreo rutinario.

¿Por Qué Medir el Cloro (Cl₂) en tu Planta?

El cloro es un gas de color amarillo verdoso, más pesado que el aire, con un olor acre característico y altamente irritante para las vías respiratorias, ojos y piel incluso en concentraciones bajas. Es ampliamente utilizado en el tratamiento de agua potable y aguas residuales, plantas potabilizadoras, procesos de blanqueo en la industria papelera y textil, producción de PVC y otros derivados clorados, y como desinfectante en piscinas industriales. Ante una fuga masiva o falla de un sistema de dosificación de cloro, contar con un tubo capaz de medir concentraciones altas permite evaluar rápidamente la magnitud del incidente y apoyar decisiones de evacuación.

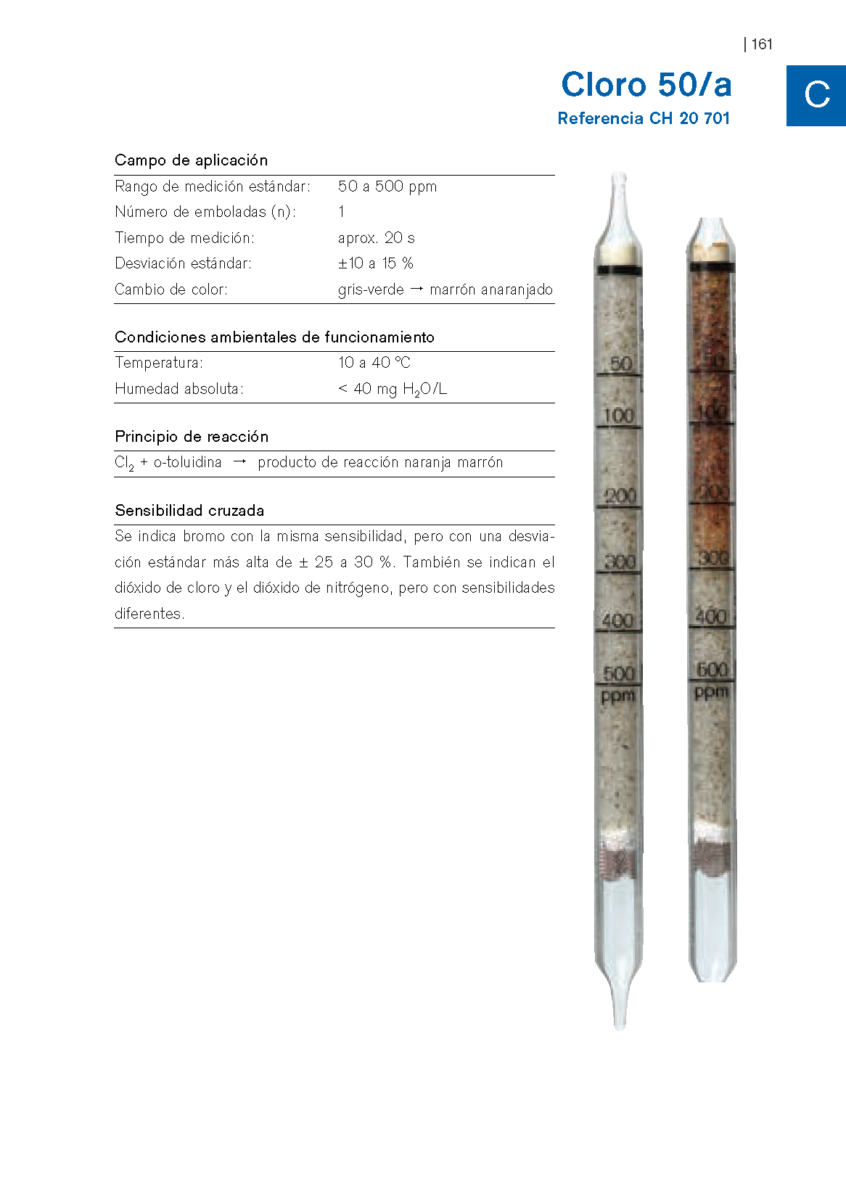

Características Técnicas Destacadas

• Referencia Dräger: CH 20 701
• Rango de medición: 50 a 500 ppm (n=1 embolada)
• Tiempo de medición: aprox. 20 segundos
• Desviación estándar: ±10 a 15%
• Cambio de color: De gris-verde a marrón anaranjado

Condiciones Ambientales de Funcionamiento

• Temperatura: 10 a 40 °C
• Humedad absoluta: <40 mg H₂O/L

Principio de Reacción

El cloro reacciona con o-toluidina presente en la masa reactiva del tubo, produciendo un compuesto de color naranja marrón. La longitud de la zona teñida dentro del tubo es proporcional a la concentración de Cl₂ presente en el aire muestreado.

Sensibilidad Cruzada

El bromo se indica con la misma sensibilidad, pero con una desviación estándar más alta (±25 a 30%). También se indican el dióxido de cloro y el dióxido de nitrógeno, pero con sensibilidades diferentes.

¿Qué Variante de Tubo de Cloro Necesitas?

Dräger ofrece varias sensibilidades de tubo para Cl₂ según el rango de concentración esperado: el tubo 0,2/a (CH24301) cubre un rango dual de 0,2-3 / 3-30 ppm, ideal para monitoreo general; el tubo 0,3/b (6728411) cubre 0,3-5 ppm, extensible a 10 ppm. El tubo CH20701 (50/a) es distinto: mide concentraciones mucho más altas (50-500 ppm), por lo que es la elección correcta cuando se sospechan fugas significativas o atmósferas de emergencia donde los tubos de rango bajo quedarían fuera de escala.

¿Cómo se Usa el Tubo Dräger CH20701?

Para realizar la medición, se rompen ambas puntas del tubo colorimétrico y se inserta en una bomba de muestreo Dräger. Se realiza 1 sola embolada y se lee la concentración de Cl₂ directamente en la escala impresa tras aproximadamente 20 segundos.

Bomba y Equipo de Muestreo Requerido

Este tubo es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger. Conoce toda nuestra línea de equipos de muestreo y medición de gases.

Preguntas Frecuentes

¿Cuál es el rango de medición del tubo Dräger CH20701?
El rango es de 50 a 500 ppm, con 1 sola embolada y lectura en aproximadamente 20 segundos.

¿Cuánto tiempo toma obtener una lectura?
Aproximadamente 20 segundos con una sola embolada.

¿En qué se diferencia de otros tubos de Cloro?
Los tubos 0,2/a y 0,3/b están diseñados para monitoreo de rutina en rangos bajos (ppm). El CH20701 (50/a) mide concentraciones mucho más altas, típicas de fugas significativas o emergencias.

¿Qué gases pueden interferir en la lectura?
El bromo (misma sensibilidad, desviación estándar más alta), el dióxido de cloro y el dióxido de nitrógeno (sensibilidades diferentes) pueden interferir en la lectura.

¿Con qué bomba es compatible este tubo?
Es compatible con la bomba de detección manual Dräger Accuro y otras bombas de émbolo compatibles con tubos colorimétricos Dräger.
